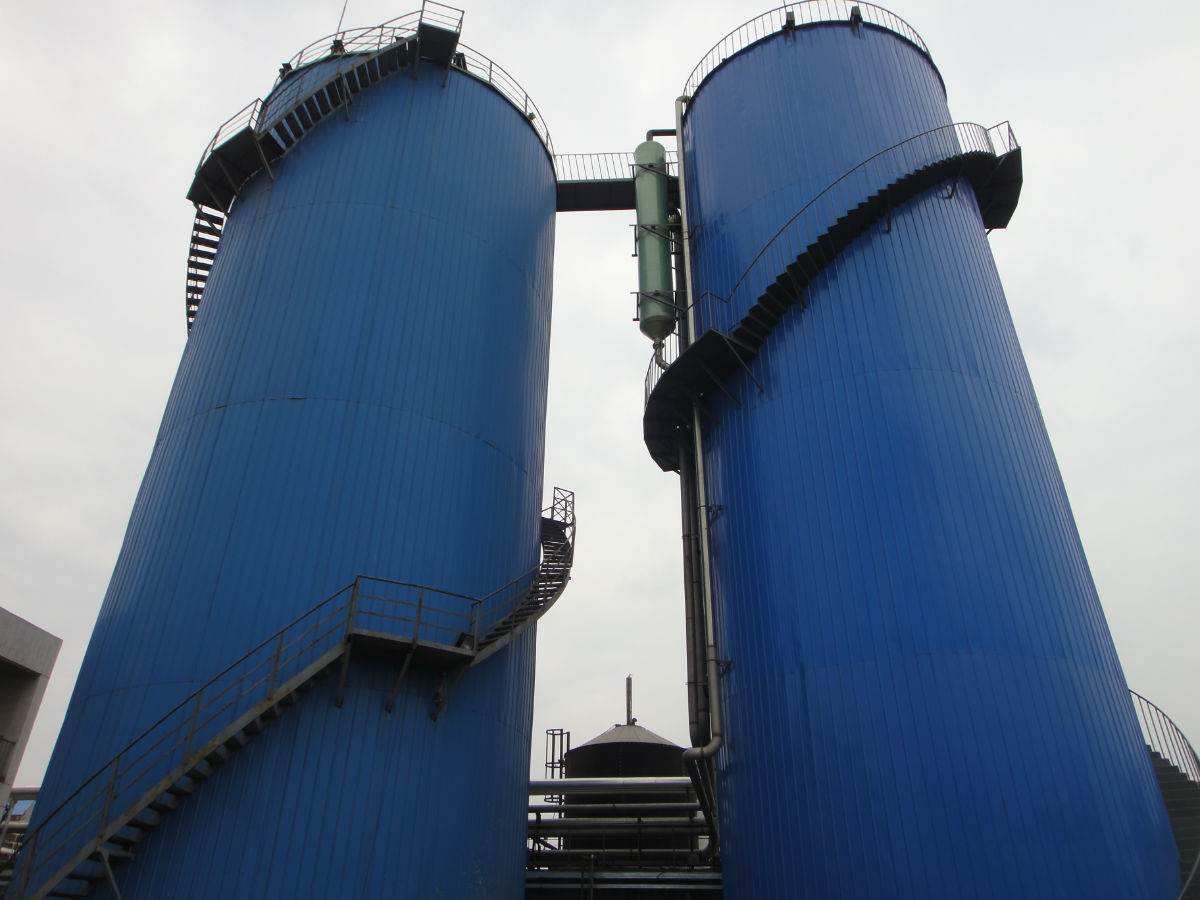

IC反应器原理与设计及其分离器在污水处理工程中的应用

IC（Internal Circulation）反应器，即内循环厌氧反应器，是第三代高效厌氧生物处理技术的杰出代表。它在传统UASB（上流式厌氧污泥床）反应器的基础上进行了革命性改进，通过独特的内部结构实现了污泥、废水与沼气的有效分离与循环，尤其其内置的分离器系统是关键核心技术。本文将深入剖析IC反应器的运行原理、核心设计要点，并重点阐述其分离器在污水处理工程设计中的关键作用。

一、IC反应器的基本工作原理

IC反应器的核心原理在于利用反应器内部产生的沼气作为动力，实现混合液的内循环，从而极大提高了传质效率和容积负荷。其工作过程主要分为四个步骤：

1. 进水与混合：待处理废水由底部进入反应器第一反应室，与来自第二反应室回流的高活性颗粒污泥充分混合。
2. 沼气提升与内循环：在第一反应室中，废水中有机物被大量降解，产生大量沼气。沼气被下部的三相分离器（初级分离器）收集，并在上升过程中产生强烈的气提作用，带动水流和污泥通过中心上升管高速上升至反应器顶部的气液分离器。
3. 气液分离与泥水回流：在顶部的气液分离器中，沼气被分离并导出系统，而脱气后的泥水混合液则通过下降管返回至反应器底部，形成强大的内部循环流。此内循环流量可达进水量的数倍至数十倍，确保了底部污泥床的充分流化和基质的均匀分布。
4. 深度处理与最终分离：经过第一反应室处理后的废水，自动进入上部的第二反应室进行深度厌氧处理。此处有机物负荷较低，但污泥浓度高，可进一步去除剩余有机物。处理后的泥水混合物经顶部的三相分离器（二级分离器）实现最终固、液、气三相分离：净化后的水从出水堰排出，沼气被收集利用，而高活性的颗粒污泥则被截留并沉淀返回反应区。

二、IC反应器的核心设计要点

IC反应器的设计是一个系统工程，需综合考虑水力特性、生物反应动力学和材料结构。关键设计参数与要点包括：

1. 容积负荷与反应器高度：IC反应器允许极高的有机容积负荷（通常为15-35 kg COD/m³·d，是UASB的2-4倍）。其高径比通常较大（可达4-8），高大的结构为内循环提供了必要的势能差。
2. 两级处理结构：将反应器分为两个独立的UASB系统叠放，第一反应室承担约80%的有机物去除，并产生驱动内循环的沼气；第二反应室进行精处理，保证出水水质。
3. 循环系统的设计：中心上升管和下降管的直径、高度差是决定内循环动力的关键。设计需确保循环流量足够大，以实现良好的混合与传质，但又不能过大导致污泥过度流失。
4. 温控与布水系统：维持中温（35-38℃）厌氧环境至关重要，需设计加热与保温系统。底部的布水系统需确保进水均匀分布，防止短路和死区。

三、分离器的关键作用与设计

分离器是IC反应器的“心脏”，通常包括底部的初级三相分离器和顶部的二级三相分离器以及气液分离器。

1. 初级三相分离器（位于第一反应室顶部）：

• 作用：初步分离第一反应室产生的沼气、水和污泥。收集的沼气是驱动内循环的能源；分离后的污泥返回第一反应室污泥床；部分处理水进入第二反应室。

• 设计：采用倾斜板或类似结构，创造稳定的沉降区与气液分离区。设计需保证沼气能顺畅收集，同时防止污泥被大量带入上升管。

1. 气液分离器（位于反应器最顶部）：

• 作用：将从上升管来的高速泥水气混合液进行彻底的气液分离。沼气在此被完全分离并导出，消除了气体对后续沉降的干扰；脱气后的较重泥水混合液通过下降管回流。

• 设计：通常是一个具有较大容积的封闭空间，通过流速的急剧降低和流向的改变实现沼气气泡的逸出与聚集。其液位的稳定控制对内循环的稳定性至关重要。

1. 二级三相分离器（位于第二反应室顶部，即最终出水处）：

• 作用：对经深度处理后的混合液进行最终精细分离，确保出水悬浮物（SS）浓度低，沼气收集完全，并最大限度保留颗粒污泥。

• 设计：与UASB的三相分离器类似，但对分离效率要求更高，因其直接关系到最终出水水质和污泥流失率。沉降斜板的倾角、集气室结构、出水堰负荷都需要精细计算。

四、在污水处理工程设计中的考量

在工程设计实践中，应用IC反应器需重点关注：

• 水质适应性：适用于高浓度有机废水（如酿酒、造纸、食品加工废水）。需预处理去除毒性物质、调整pH和温度。
• 系统集成：IC反应器需与进水调节池、预酸化池、后续好氧处理单元、沼气净化利用系统（脱硫、储气柜、发电机）等进行一体化设计。
• 启动与运行：启动初期需要接种大量颗粒污泥，培养期较长。运行中需监控pH、碱度、挥发性脂肪酸（VFA）、产气量等关键参数，及时调整负荷。
• 经济性：虽然一次性投资较高，但其占地小、处理效率高、能源净产出（沼气）的特点，使其在全生命周期成本上往往具有优势。

###

IC反应器通过其巧妙的内部循环和两级分离设计，将厌氧生物处理的效率提升到了一个新的高度。其中，多级分离器的协同工作是实现高效、稳定运行的核心。在污水处理工程设计中，深刻理解其原理，精准把握反应器与分离器的设计要点，并做好系统的集成与运行管理，是成功应用该技术处理高浓度有机废水、实现节能减排目标的关键。
